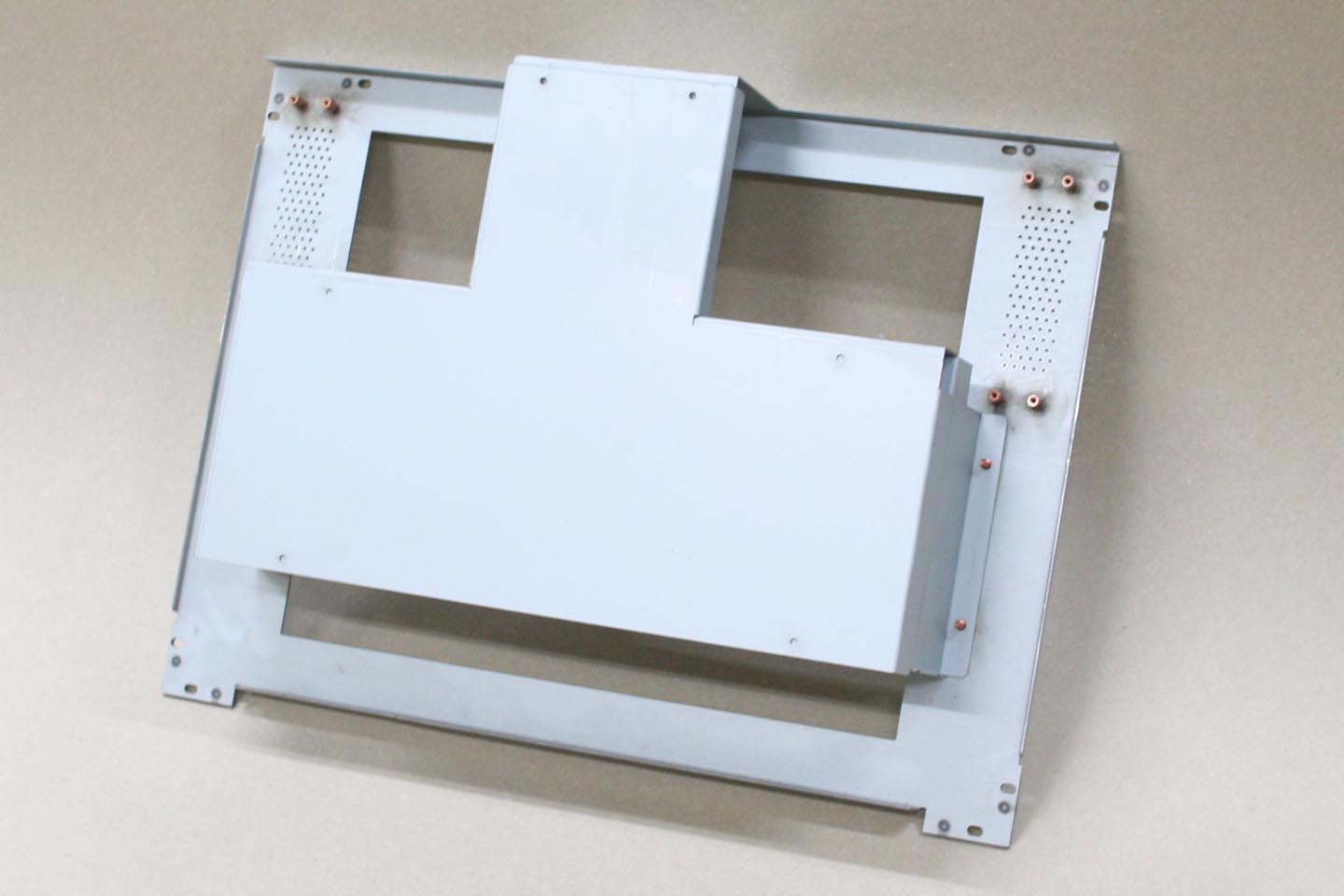

汎用LCDモニター用フレーム


市販されているLCDモニターを製品に取り付ける際に使用するフレームです。スピーカーや、接続端子、追加の基板を載せられるようになっています。
ブランク加工→曲げ加工→カシメ加工→スタッド打ち→スポット溶接→検査・梱包

SECC材 t1.2 t1.6

複合機によるブランク加工

スピーカー用の風穴や専用端子をはめ込む穴の加工もできます

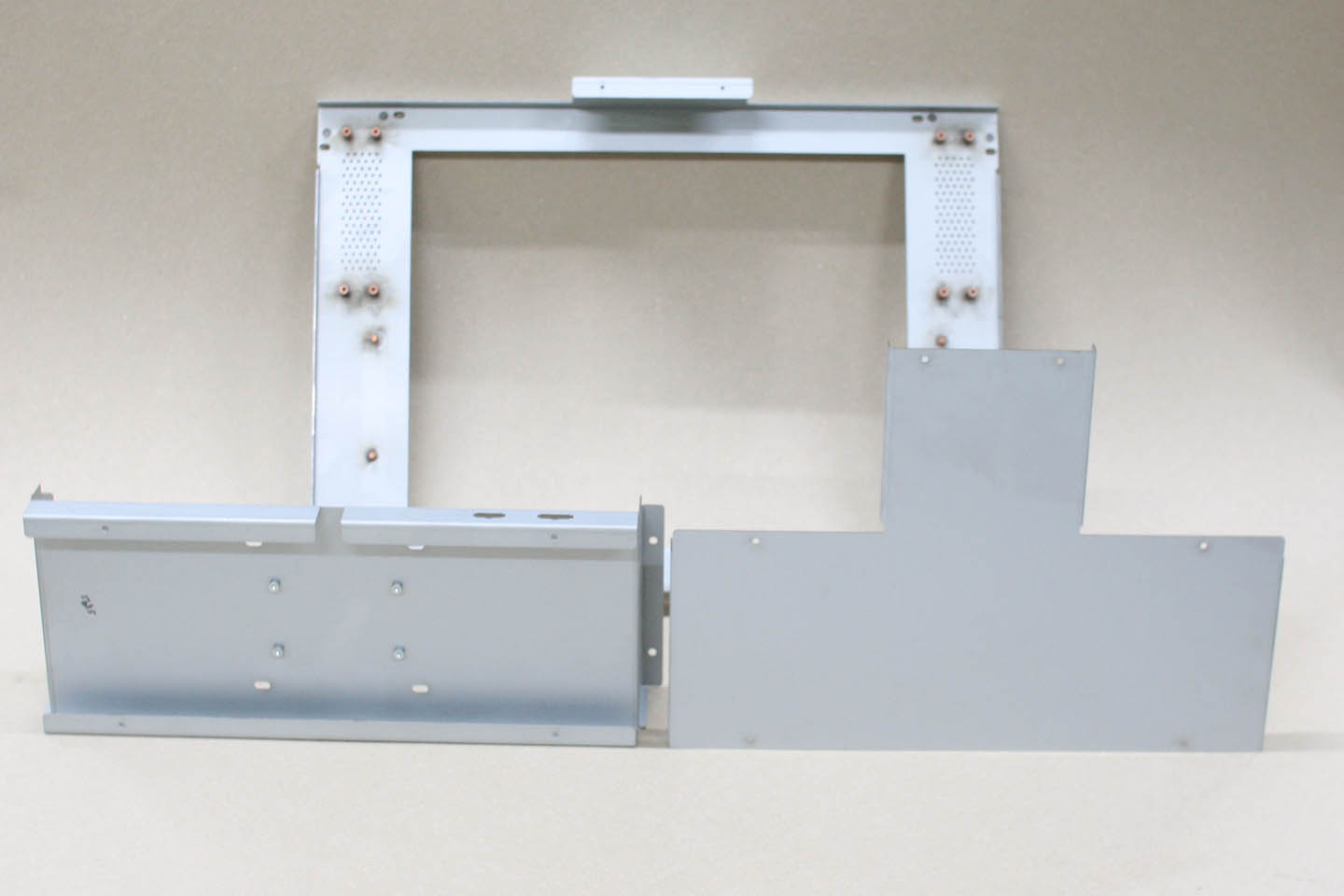

曲げとカシメ加工

溶接スタッドとカシメとの干渉を考え、最適な曲げ順を選択します

スポット溶接加工

端面をそろえての位置決めの他、ブランク加工時点で位置決め用のエンボスを立てる方法もあります
